NatFibra™ Ecobel Plus
用于低黏度乳液、精华乳及可喷雾体系。开发时重点确认有效固含量、喷头适配及电解质边界。
乳液 · 精华乳 · 喷雾乳液
护肤乳液用发酵纤维素结构稳定剂
NatFibra™ Ecobel
Ecobel Plus / Ecobel HV
以糖类发酵制得的细菌纤维素为核心，适用于乳液、面霜、精华及可喷雾乳液。高长径比纤维在水相中相互交织，为乳液油滴提供结构支撑。
- 产品型号
- Plus / HV
- 纤维直径
- 20-40 nm
- Plus 筛选区间
- 0.08%-0.10% 有效固含量
- 工艺
- 冷配 / 热配
01产品分型
对应低黏度与高黏度乳液体系
Ecobel Plus 与 Ecobel HV 的各组分添加比例不同。配方用量应根据所用型号及当批产品的有效固含量计算。
NatFibra™ Ecobel HV
用于高黏度乳液，可与葡甘露聚糖等多糖或天然胶体配合构建结构。
面霜 · 厚乳 · 结构化乳液02纤维结构

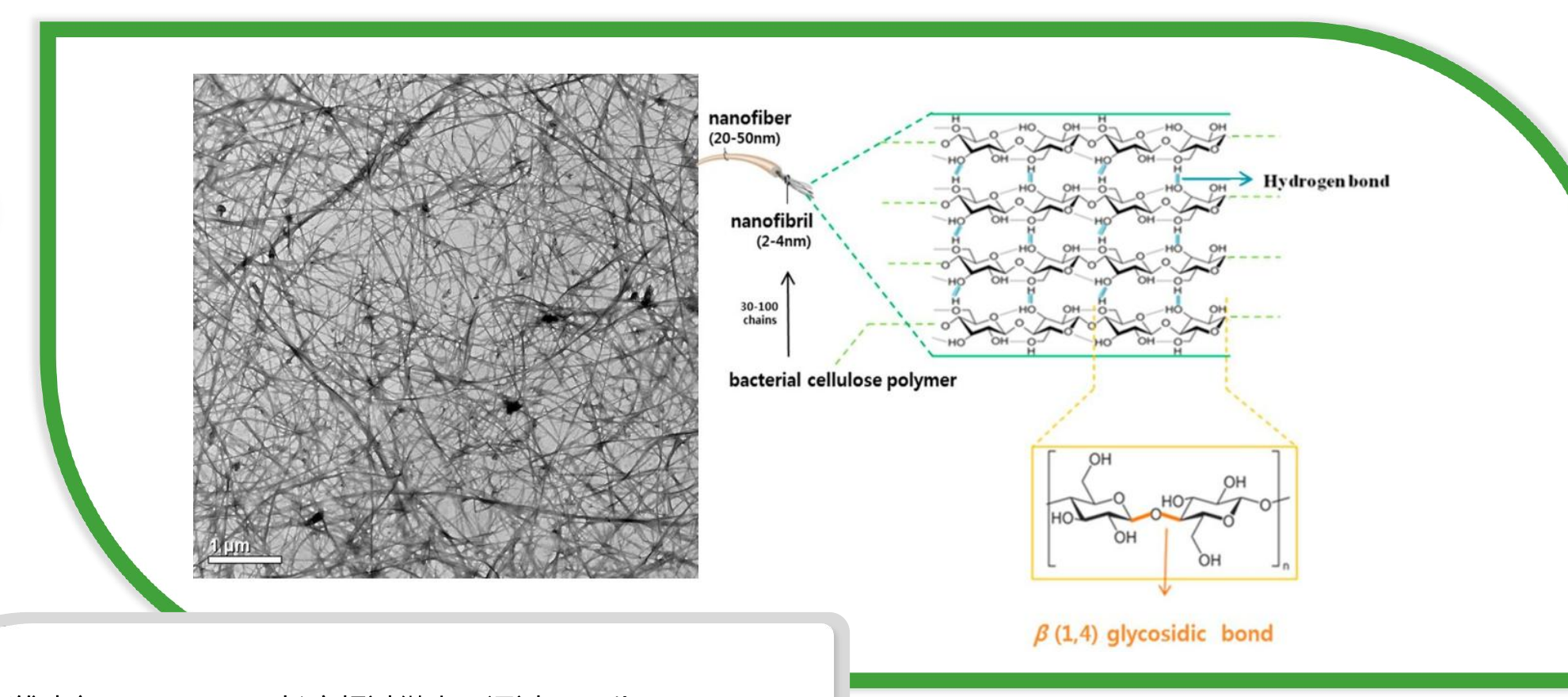

20-40 nm 微纤网络
细菌纤维素在水相中形成连续三维结构
细菌纤维素由 β-1,4-糖苷键连接的葡萄糖单元组成。纤维直径约为 20-40 nm，长度超过微米尺度，高长径比纤维在水相中相互交织。
该网络可提高乳液连续相的结构强度，限制油滴迁移及聚集。实际表现受产品用量、pH、电解质、油相组成和乳化工艺共同影响。
产品规格
组成与基础指标
- INCI 组成
- Glycerin、Cellulose、Pentylene Glycol、Cellulose Gum、Polyglutamic Acid、Water
- 外观
- 灰白色或淡黄色黏稠液体，具有特征性气味
- pH
- 3-5
- 固含量
- ≥1.5%
- 菌落总数
- ≤200 CFU/g
- 霉菌和酵母菌
- ≤100 CFU/g
- 保质期
- 18 个月
- 工艺适用性
- 冷配及热配工艺
03Ecobel Plus 乳液稳定性
同一基础乳液
浓度、pH 与 NaCl 分别验证
Ecobel Plus 与 HEC 对照样品（Natrosol™ HEC）采用相同基础乳液。离心条件为 3000 rpm、30 min；浓度及加盐测试的体系 pH 为 6。结果仅对应所列配方与测试条件。
- 黄原胶
- 0.2%
- 甘油
- 15%
- 胶原蛋白肽
- 0.1%
- GTCC
- 10%
- 1,2-戊二醇
- 3%
- 水
- 补足至 100%

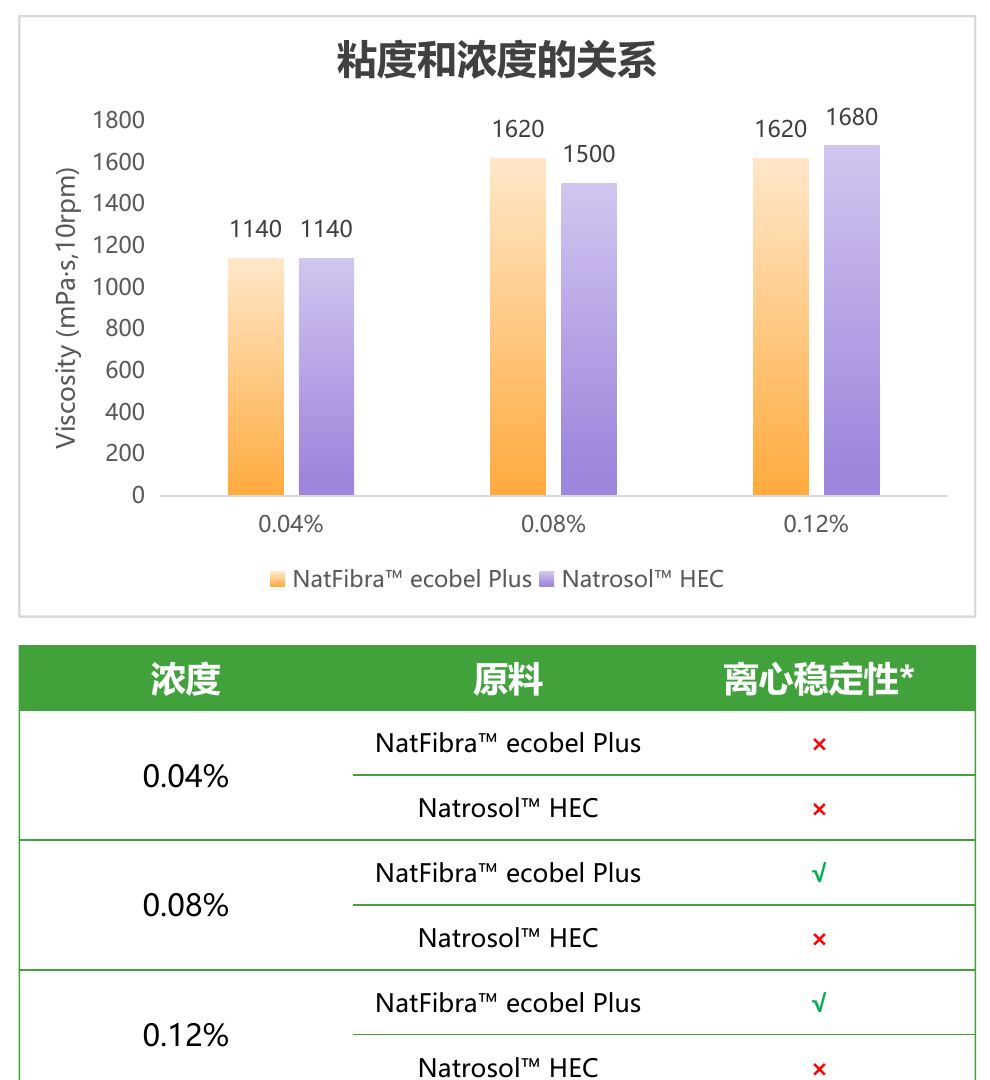

01 / 有效固含量
0.08%-0.10% 可作为低黏度乳液的初始筛选区间
Ecobel Plus 在 0.08% 和 0.12% 有效固含量下通过离心测试，在 0.04% 下未通过。0.12% 样品的喷雾表现下降，最终用量仍需结合目标包装和货架稳定性确定。
| 条件 | Ecobel Plus 黏度 | 离心结果 | HEC 黏度 | 离心结果 |
|---|---|---|---|---|
| 0.04% | 1140 mPa·s | 未通过 | 1140 mPa·s | 未通过 |
| 0.08% | 1620 mPa·s | 通过 | 1500 mPa·s | 未通过 |
| 0.12% | 1620 mPa·s | 通过 | 1680 mPa·s | 未通过 |

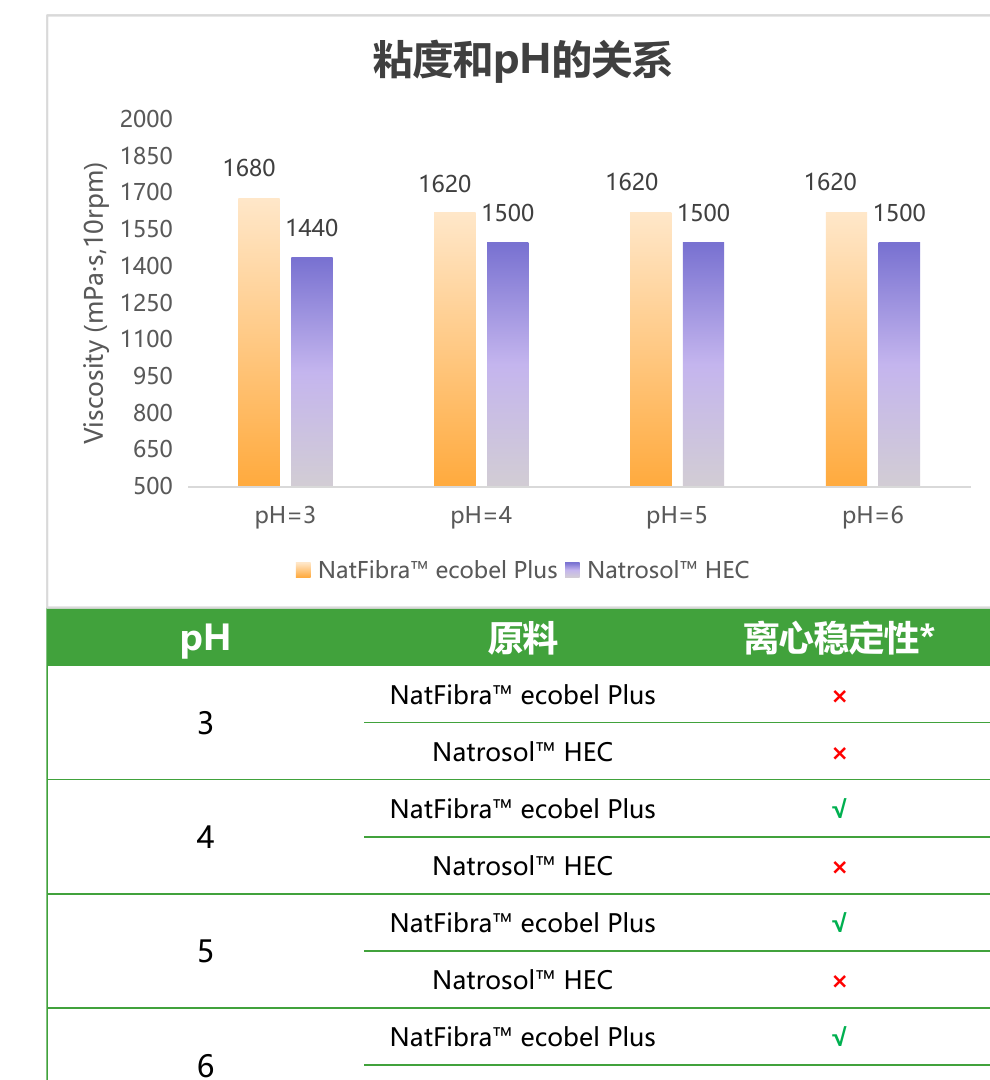

02 / pH 适配
黏度变化较小，离心稳定边界位于 pH 4-6
测试采用 0.08% 有效固含量。Ecobel Plus 在 pH 4-6 时通过离心测试，在 pH 3 时出现分层。黏度变化与离心稳定性并不完全一致，目标配方需要按实际 pH 复核乳液状态。
| 条件 | Ecobel Plus 黏度 | 离心结果 | HEC 黏度 | 离心结果 |
|---|---|---|---|---|
| pH 3 | 1680 mPa·s | 未通过 | 1440 mPa·s | 未通过 |
| pH 4 | 1620 mPa·s | 通过 | 1500 mPa·s | 未通过 |
| pH 5 | 1620 mPa·s | 通过 | 1500 mPa·s | 未通过 |
| pH 6 | 1620 mPa·s | 通过 | 1500 mPa·s | 未通过 |

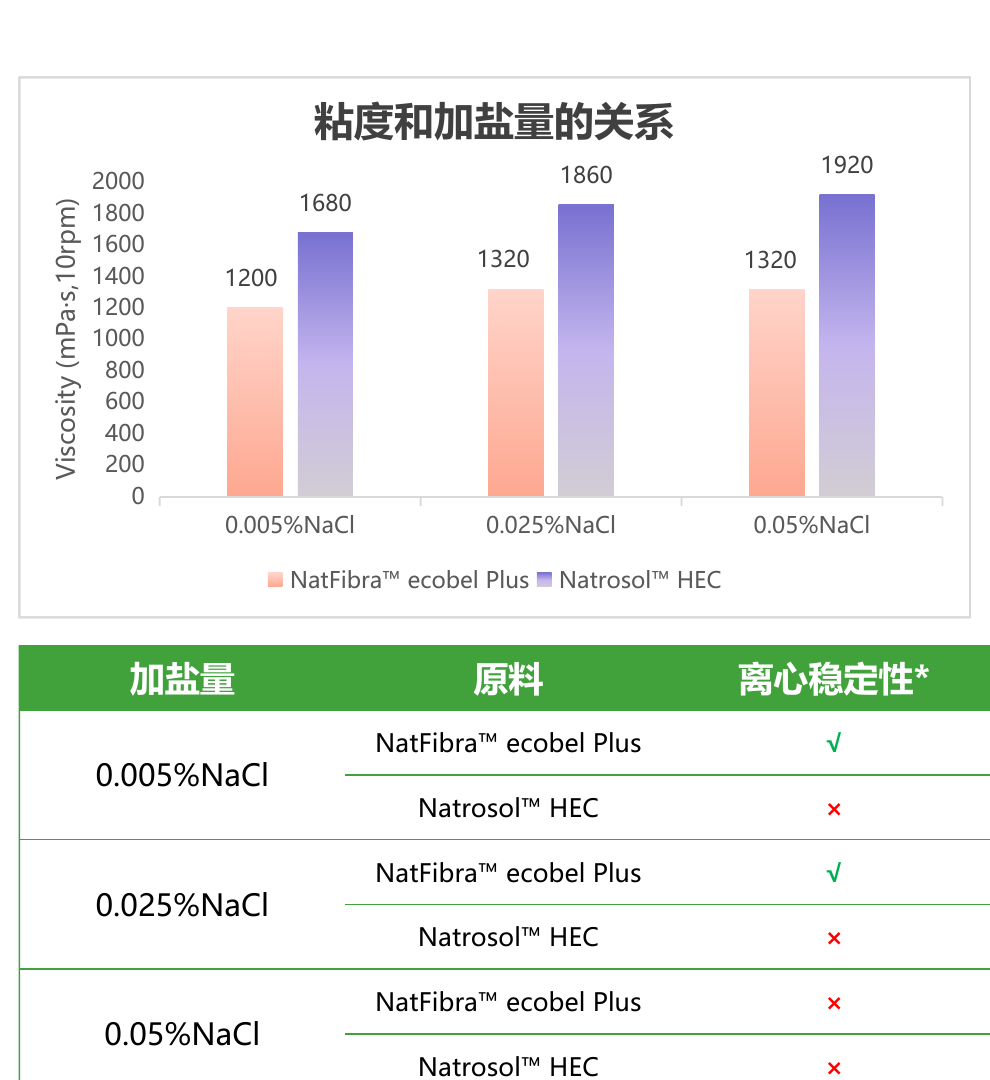

03 / NaCl 适配
低盐条件下保持结构，0.05% NaCl 为该配方的失稳点
测试采用 0.08% 有效固含量，体系 pH 为 6。Ecobel Plus 在 0.005% 和 0.025% NaCl 条件下通过离心测试，在 0.05% NaCl 条件下未通过。含盐配方应按实际离子组成重新验证。
| 条件 | Ecobel Plus 黏度 | 离心结果 | HEC 黏度 | 离心结果 |
|---|---|---|---|---|
| 0.005% | 1200 mPa·s | 通过 | 1680 mPa·s | 未通过 |
| 0.025% | 1320 mPa·s | 通过 | 1860 mPa·s | 未通过 |
| 0.05% | 1320 mPa·s | 未通过 | 1920 mPa·s | 未通过 |

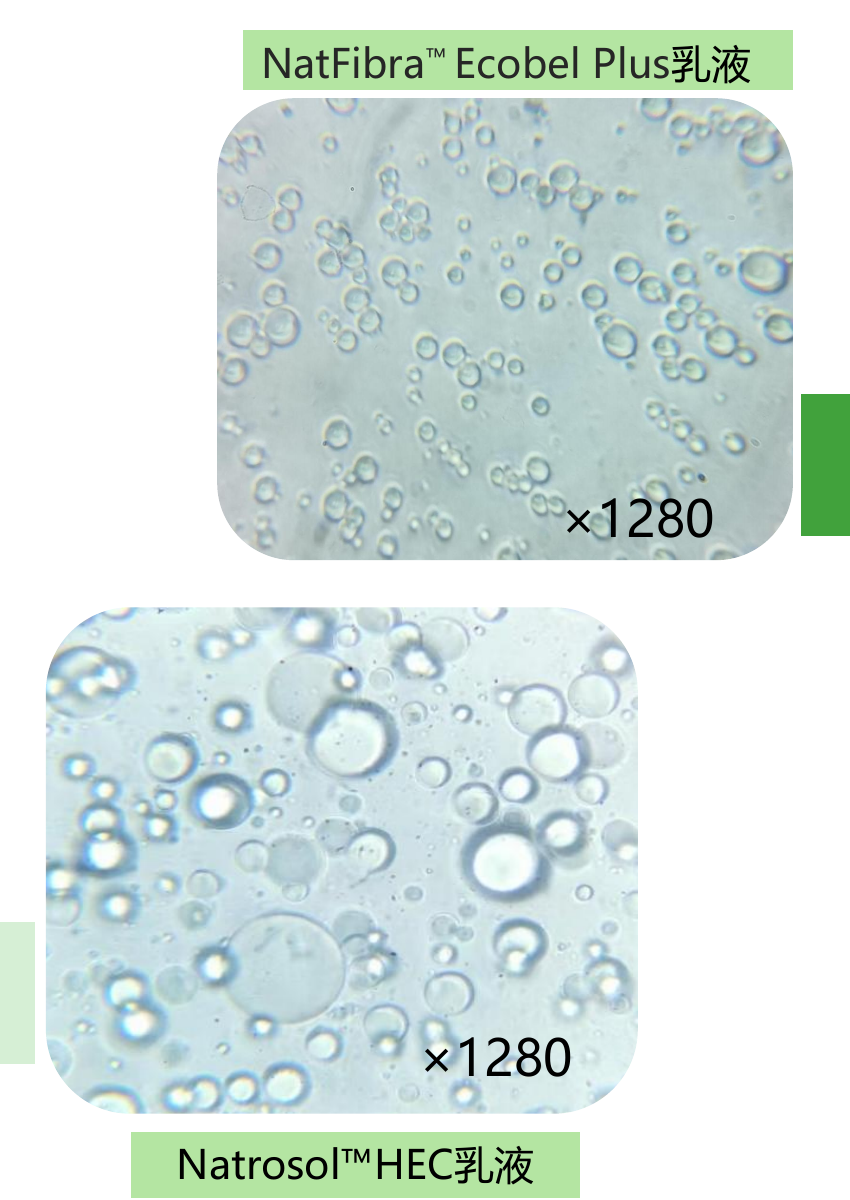

04显微结构
1280× 显微观察Ecobel Plus 样品中的油滴边界较清晰
观察采用 0.08% 有效固含量的 Ecobel Plus 乳液与 HEC 对照乳液。显微条件为目镜 16×、增倍镜 2×、物镜 40×。
在该配方与观察条件下，Ecobel Plus 样品中的油滴边界较清晰，油滴之间的聚集、融合及不规则聚集体少于 HEC 对照样品。
- 上图
- NatFibra™ Ecobel Plus 乳液
- 下图
- HEC 对照乳液
05型号应用
Plus 与 HV 的参考配方及测试结果
两个型号对应不同的流变目标。以下数据仅适用于所列参考配方，配方中的油相、胶体或工艺条件发生变化时需要重新验证。

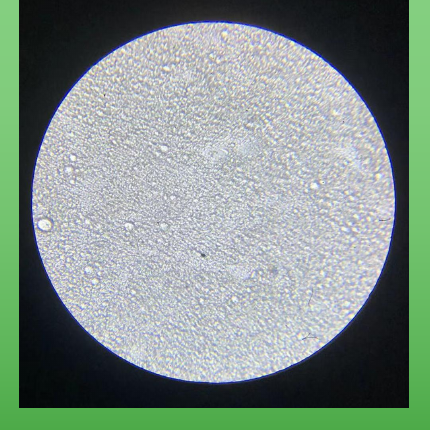

Ecobel Plus
低黏度可喷雾乳液

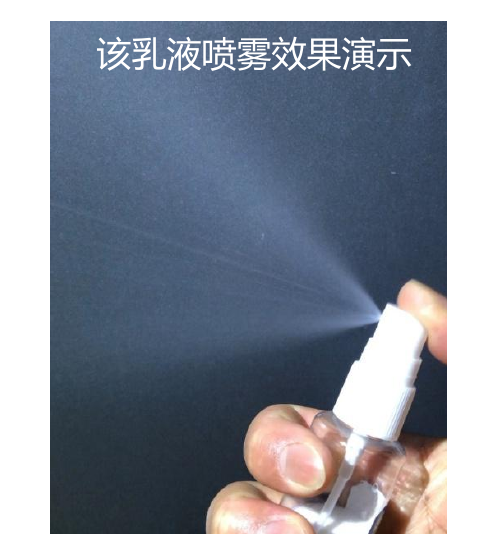

参考乳液 pH 为 6，黏度为 1620 mPa·s（10 rpm），可通过喷雾泵形成雾化喷出。成品应使用目标包装进行匹配测试。
| 组分 | 添加量 |
|---|---|
| NatFibra™ Ecobel Plus | 9% |
| GTCC | 10% |
| 甘油 | 适量 |
| 黄原胶 | 适量 |
| 1,2-戊二醇 | 适量 |
| 水 | 补足至 100% |
Ecobel HV
高黏度乳液与转速黏度测试

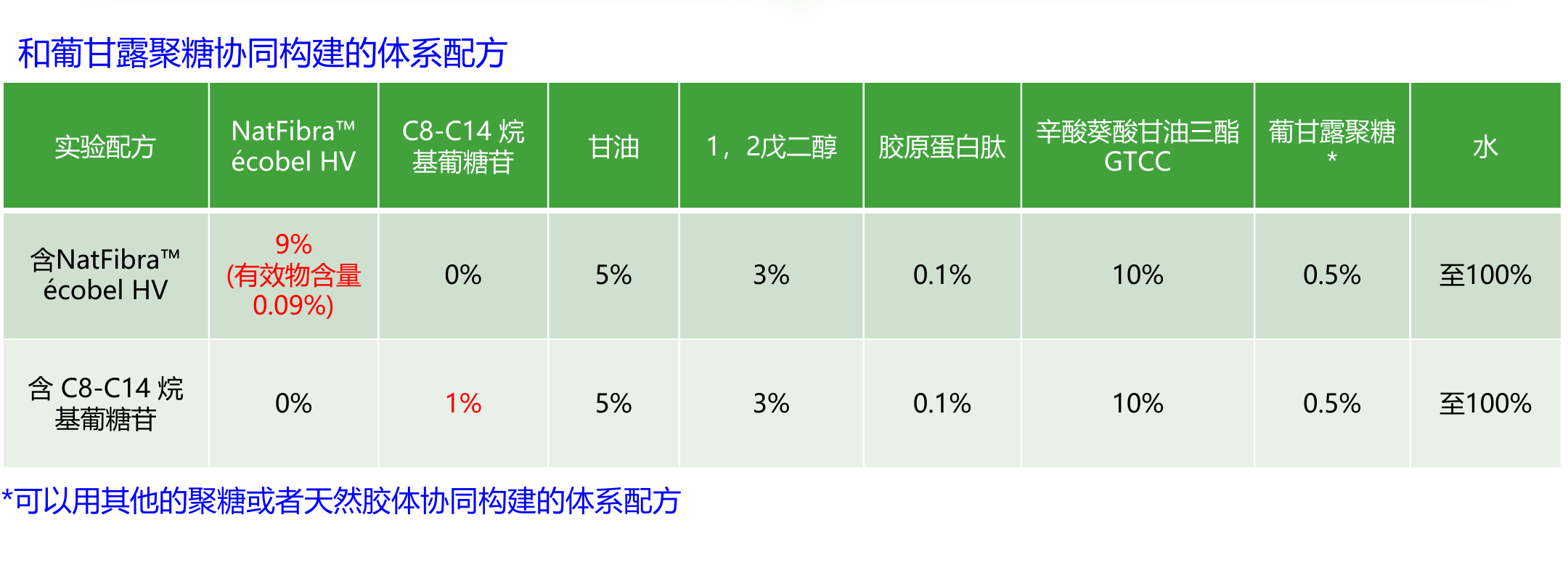

参考配方以 9% Ecobel HV 与 0.5% 葡甘露聚糖构建体系，并与 1% C8-C14 烷基葡糖苷对照体系比较。两组样品的表观黏度均随测试转速升高而下降。
| 组分 | Ecobel HV 体系 | 对照体系 |
|---|---|---|
| NatFibra™ Ecobel HV | 9%（有效固含量 0.09%） | 0% |
| C8-C14 烷基葡糖苷 | 0% | 1% |
| 甘油 | 5% | 5% |
| 1,2-戊二醇 | 3% | 3% |
| 胶原蛋白肽 | 0.1% | 0.1% |
| GTCC | 10% | 10% |
| 葡甘露聚糖 | 0.5% | 0.5% |
| 水 | 补足至 100% | 补足至 100% |

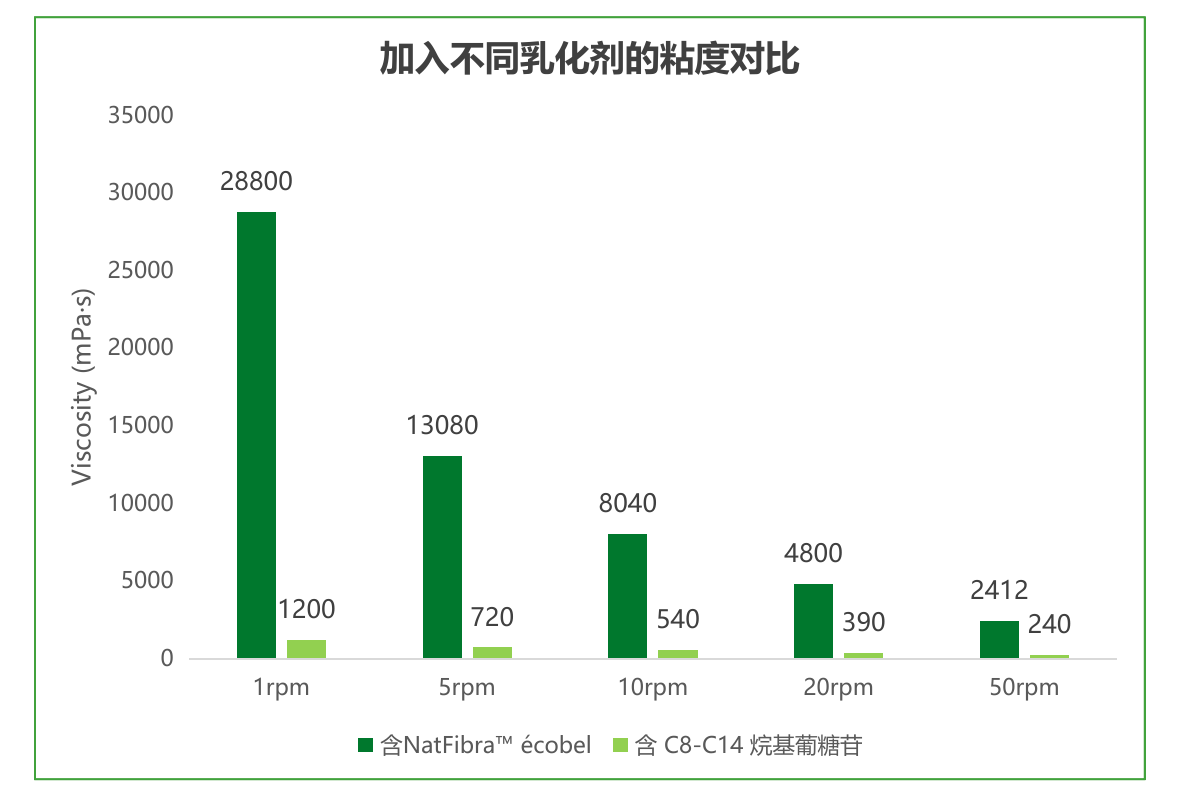

| 转速 | Ecobel HV | 对照体系 |
|---|---|---|
| 1 rpm | 28800 mPa·s | 1200 mPa·s |
| 5 rpm | 13080 mPa·s | 720 mPa·s |
| 10 rpm | 8040 mPa·s | 540 mPa·s |
| 20 rpm | 4800 mPa·s | 390 mPa·s |
| 50 rpm | 2412 mPa·s | 240 mPa·s |
以上数据仅适用于该组配方与测试条件。葡甘露聚糖可根据目标配方替换为其他多糖或天然胶体，并重新确认黏度、流变及稳定性。
06配方工艺
先完成微纤分散，再建立乳液结构
- 01
预分散
3000 rpm 均质 3-10 min，直至浆料均一、半透明且无肉眼可见颗粒。
- 02
构建水相
将其余水相组分加入已分散的纤维素凝胶，持续搅拌至均匀。
- 03
冷配乳化
低速搅拌下缓慢加入油相，再以 5000 rpm 均质 3-5 min。
- 04
热配乳化
油相与水相保持 70-75°C，完成高速均质后搅拌降温。
- 05
后添加
冷却至 35-40°C，加入热敏组分并调节 pH。
07用量与验证
以有效固含量换算产品添加量
低黏度乳液可将 0.08%-0.10% 有效固含量作为初始筛选区间。参考配方中的 9% 为产品添加量示例，实际添加量应依据所用型号及当批产品的有效固含量换算。
- 目标黏度与流变曲线
- 油相比例及油脂类型
- 乳化剂与天然胶体组合
- 体系 pH 与电解质含量
- 灌装方式及喷雾泵适配性
- 离心、冷热循环、冻融及货架稳定性
可与神经酰胺、乳木果油等护肤配方组分共同使用。避免与强氧化性组分直接混合。
